アイコン 応力度分布図の表示
[計算・出力]▶〔計算結果〕▶[応力度分布図]
応力計算終了後、各荷重ケースに対しての応力度の分布図を3Dモデラーウィンドウに表示します。
アイコン  ダイアログ
アイコン  説明

アイコン ダイアログ

ダイアログ
①荷重ケース
出力する応力度分布図の荷重ケースを指定します。
②種別
「詳細表示」、「3分割表示」、「部材最大応力度表示」から選択します。
「詳細表示」の場合、表示に時間がかかることがあります。
「詳細表示」 部材を断面のz方向、y方向それぞれに6分割、軸方向に10分割して表示します。
ただし、はりの断面はZ方向のみ分割します。
「3分割表示」 部材を断面のz方向、y方向それぞれに4分割、軸方向に2分割して表示します。
ただし、はりの断面はZ方向のみ分割します。
「部材最大応力度表示」 部材の最大応力度で単色表示します。
③最大・最小値
表示する応力度の最大・最小値を設定します。
「自動」にチェックした場合、全部材の応力度から自動的に設定されます。
④変形倍率
表示する部材の変形倍率を設定します。
「自動」にチェックした場合、全部材の変形、または全節点の変位から自動的に設定されます。
③ワイヤーメッシュ表示
応力度分布をワイヤーメッシュ(スケルトン)で線として表示します。
⑤変位の考慮
チェックした場合、変形状態で応力度分布を表示します。

アイコン 説明

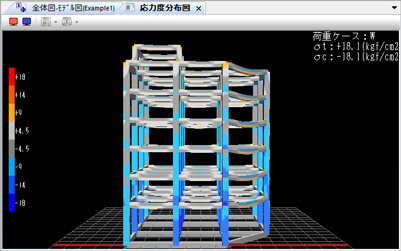

  1. 応力度分布図が[3Dモデラーウィンドウ]に表示されます。
    ウィンドウ
  2. 応力度は、下式で計算します。応力度の符号は引張が「+」、圧縮が「-」とします。
    表面の応力度は、3点の表面応力度から応力度の分布状態を求め、各点での応力度から色を決定します。
    ただし、任意形状断面、断面データベースで形状が不明な場合は、断面二次モーメントから幅とせいを逆算して矩形断面で表現します。

    (12*Iz)^(1/3)/(Iy*12)
    せい (12*Iy)^(1/3)/(Iz*12)
    図 図
    表面応力度
    σ=N/A+My/Zy+Mz/Zz
    応力度の分布状態
  3. 以下断面形状は、簡略化した断面で表示します。
    断面 簡略化した断面
    角パイプ 矩形
    箱形 矩形
    丸パイプ 円形
